GREENKEEPER系統的回饋-電腦

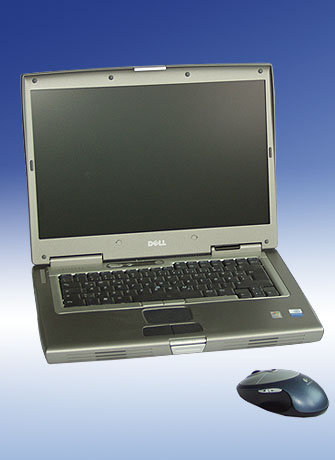

電腦設備需求

現場連接器/發射器

現場連接（鏈接）將解碼器電纜連結到發射器（2線制）。
現場連接最好安裝在閥箱上。發射器的輸出安裝在可上鎖的
連接器外殼。

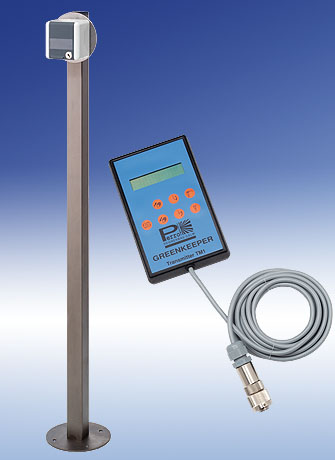

現場電纜（左） =發射器連接到解碼器的電纜。插頭在閥箱
內部。

發射器（右）被連接到連接到譯碼器的電纜箱（2線制）。
有一個流體顯示兩行32個數字。當選擇一個解碼器，閥或噴
頭相應的指定，將自動出現(例如16=綠9)。

當所需開閥時間及解碼器啟動設置完成後，發射器可以從現
場連接中中斷。“訊息”選單提供了灌溉的狀態和每個解碼
器的狀態。

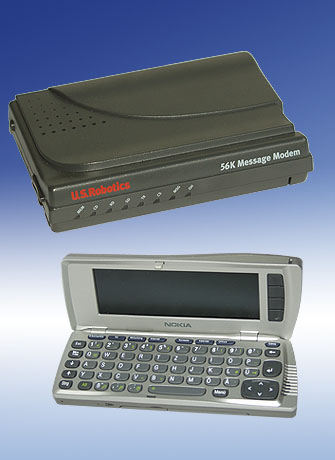

數據機和通信裝置，用於PERROT GREENKEEPER 控制系
統的回饋

操作Hayes數據機或相容數據機需有19,200 bps的傳輸速度。

市售的通訊設備(Nokia9210)
多功能設備：電話，數據和傳真傳輸，彩色螢幕，專門配件。

PERROT解碼器

信號發射器，用於開啟或關閉的電磁閥、噴頭或泵浦

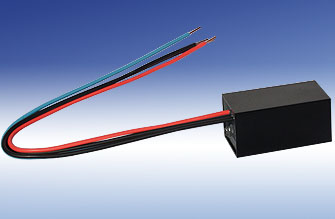

解碼器PD4/AC-1
單個解碼器

解碼器的地址是可編程的。每個解碼器可控制兩個電磁閥。
過壓電阻高達2 kV。解碼器的LED顯示的各種狀態訊息。
防水封裝IP 66

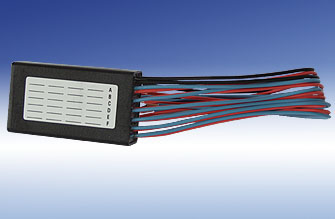

解碼器PD4/AC-4
多個解碼器

解碼器有4到6組。
解碼器的地址是可編程的。每個站可以控制兩個電磁閥。
過壓電阻高達2 kV。解碼器的LED顯示的各種狀態訊息。
防水封裝IP 66

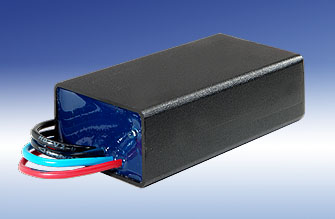

雙向的解碼器PD/F-1

解碼器的地址是可編程的。過壓電阻高達2 kV。結合壓力
感測器對水流之偵測，解碼器可顯示現有狀態數據：

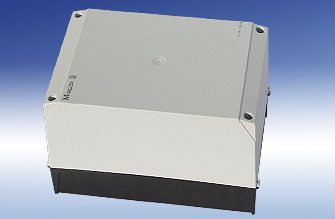

泵浦解碼器PPD X

泵浦可被泵浦解碼器啟動，在灌溉時可視需要選擇連結或
不連結。可由PERROT GREENKEEPER解碼控制系統的泵
浦管理來操作。

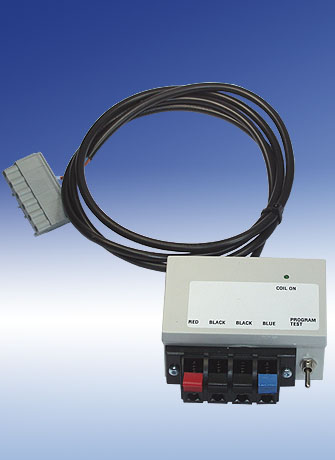

編程單元

解碼器的編程單元將連接閥控制單元（VCU）。然後，解
碼器可以編寫正確的代碼數量。該裝置具有一個LED顯示
的Codierüberprüfung。

對於解碼器進行編程，這將被連接到移動設備的閥控制單
元（VCU）。因此，該解碼器可被編程。該裝置有LED顯
示器用以檢查編碼。

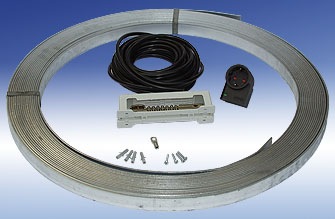

電壓過載保護

閥控制單元（VCU）的接地裝置是一種防止電壓過載的保
護機制，（如閃電影響）。該單元屏蔽的電壓過載為8 KV。
裝置包括電源適配器和保護接地設備。

硬體

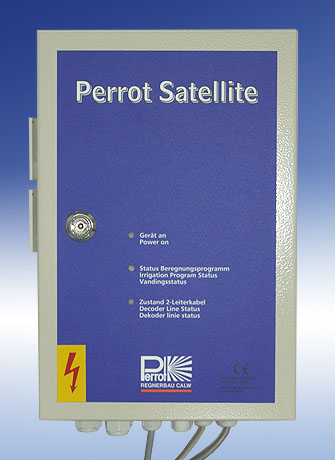

可用於Greenkeepers和衛星

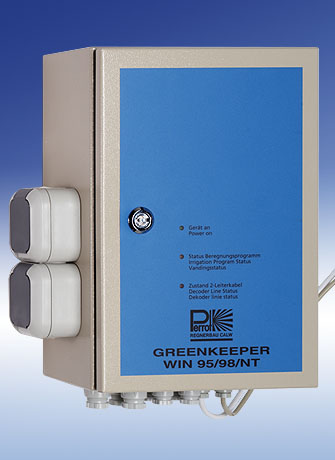

PERROT – Greenkeepers灌溉程序閥控制單元（VCU）
